Instalasi Listrik Rumah Tangga

PEMBUATAN PRODUK INSTALASI LISTRIK

Tahapan Pembuatan Papan Instalasi Listrik menggunakan sakelar
1. Perencanaan
Identifikasi Kebutuhan
Papan instalasi listrik menggunakan sakelar bisa dibuat dengan mengubah sebagian model papan instalasinya dan juga penempatan dan jumlah lampu yang digunakan bisa diubah sesuai selera masing-masing.
Perencanaan Fisik
Pembuatan berdasarkan bahan dan alat yang tersedia di lingkungan kalian, dan dibuat dengan penuh tanggung jawab dengan memperhatikan prinsip kerja.

2. Persiapan
Ide/gagasan
Pembuatan papan instalasi listrik menggunakan sakelar menggunakan kardus sebagai rangka bangunan. Peralatan listrik untuk rangkaiannya. Kabel sebagai penyambung arus listrik.
Keselamatan kerja
Perhatikanlah:
Hati-hati menggunakan peralatan
Perhatikan bagian-bagian instalasi listrik yang akan dirangkai dengan baik karena kesalahan akan mempengaruhi hasil rangkaian
3. Bahan dan peralatan
Bahan:

Lampu lombok
Stand lampu lombok
Sakelar on/off
Isolasi
Lem
Terminal sambungan kabel
Kabel
Colokan jantan
Dos / kardus bekas

Alat:

Obeng
Pisau / cutter
Gunting

Proses pembuatan:
1. Siapkan dos/kardus bekas, potong hingga membentuk persegi panjang 35 cm X 50 cm (sesuai ukuran dos yang dipakai) kemudian buat sketsa rumah menggunakan isolasi untuk membagi ruangan seperti gambar berikut. (bisa dibuat sesuai keinginan masing-masing).

2. Potong kabel sepanjang 15 cm yang akan digunakan sebagai kabel penghubung arus listrik (gunakan kabel serabut warna merah putih).

4. Siapkan lagi kabel serabut (warna merah putih), kemudian potong dengan panjang 4 cm sebanyak 3 potong dan pisah kabel merah dengan kabel putih menggunakan pisau atau cutter.

5. Siapkan terminal sambungan kabel yang akan digunakan untuk membagi arus listrik, kemudian potong hingga yang tersisa hanya 8 lubang.

6. Ambil salah satu potongan kabel merah dan gabung dengan kabel merah pusat arus listrik, kemudian masukkan ke dalam lubang nomor 1 pada terminal pembagi dan kencangkan bautnya.

7. Ambil salah satu potongan kabel putih dan gabung dengan kabel putih pusat arus listrik, kemudian masukkan ke dalam lubang nomor 2 pada terminal pembagi dan kencangkan bautnya.

8. Ambil kembali satu kabel merah 4 cm dan gabung dengan ujung kabel merah yang pertama, kemudian masukkan ke lubang nomor 3 pada terminal pembagi dan kencangkan bautnya.

9. Ambil kembali satu kabel putih 4 cm dan gabung dengan ujung kabel putih yang pertama, kemudian masukkan ke lubang nomor 4 pada terminal pembagi dan kencangkan bautnya.

10. Gabung lagi kabel merah 4 cm yang terakhir dan gabung dengan ujung kabel merah yang kedua kemudian masukkan ke lubang nomor 5 dan kencangkan bautnya.

11. Gabung lagi kabel putih 4 cm yang terakhir dan gabung dengan ujung kabel putih yang kedua kemudian masukkan ke lubang nomor 6 dan kencangkan bautnya.

12. Pasang ujung kabel merah di terminal pembagi pada lubang nomor 7 dan kencangkan bautnya.

13. Pasang ujung kabel putih di terminal pembagi pada lubang nomor 8.

Terminal pembagi arus listrik sudah selesai

14. Untuk membuat stand sakelar on/off, siapkan kardus/dos bekas kemudian potong dengan ukuran 2 X 3 cm dan 3 x 4 cm masing-masing sebanyak 2 buah dan lubangi sesuai ukuran sakelar on/off.

15. Oleskan lem pada kedua potongan kardus/dos ukuran 2 x 3 cm dan tempel hingga menjadi satu.

16. Pasang sakelar pada lubang potongan kardus/dos ukuran 2 x 3 cm yang sudah disatukan, oleskan lem pada bagian bawah kemudian pasang potongan kardus/dos 3 x 4 cm.

17. Untuk potongan kardus/dos ukuran 3 x 4 cm yang kedua, buat ruang untuk kabel.

18. Oleskan lem pada potongan kardus tersebut, tempelkan pada potongan kardus yang di sakelar.

Stand sakelar pertama sudah siap digunakan.
Perhatikan gambar;

19. Untuk sakelar ke-2, ke-3 dan ke-4, ulangi langkah 14 sampai 19.

20. Siapkan sakelar, atur posisi sakelar dengan terminal dan posisi sakelar dengan stand lampu, kemudian potong kabel sesuai jarak antara terminal pembagi arus dengan posisi lampu (sakelar pertama untuk ruang dapur).

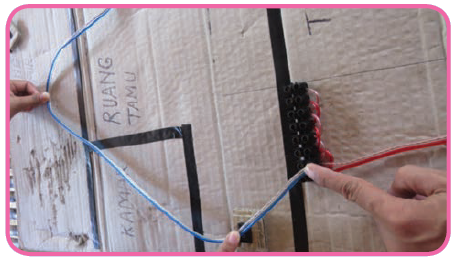

21. Potong kabel biru sesuai jarak sakelar dengan terminal pembagi arus dan pisah dari kabel putih, kemudian pasang kabel biru pada sakelar. (lihat gambar di bawah).

22. Pasang ujung kabel biru yang terpisah ke sakelar dan ujung yang lainnya ke terminal pembagi arus, kencangkan bautnya (lubang nomor 1).

23. Pasang ujung kabel putih ke terminal pembagi arus dan kencangkan bautnya (lubang nomor 2).

24. Masukkan ujung kabel dari terminal dan sakelar ke lubang kardus/dos yang sudah disiapkan (lubang di bawah sakelar), kemudian munculkan kembali ke permukaan kardus/dos di lubang posisi stand lampu.


25. Siapkan stand lampu lombok dan terminal sambungan kabel, kemudian pasang kabel stand lampu pada terminal sambungan kabel dan kencangkan bautnya.

26. Pasang ujung kabel dari sakelar ke terminal sambungan kabel.

Sakelar nomor 1 siap digunakan (sakelar 1 untuk ruang dapur).

27. Untuk sakelar ke-2, ke-3 dan ke-4, ulangi langkah 20 sampai 26.
28. Pasang lampu lombok untuk setiap stand lampu.

29. Nyalakan lampu dengan cara tekan sakelar on/off.

a. Sakelar 1 untuk lampu 1 (ruang dapur)
b. Sakelar 2 untuk lampu 2 (kamar)
c. Sakelar 3 untuk lampu 3 (ruang tamu)
d. Sakelar 4 untuk lampu 4 (teras)
